LW28系列万能转换开关主要适用于交流50Hz、额定工作电压440V及以下、直流电压240V及以下，额定电流至160A的电气线路中，供手动不频繁接通或分断电路，作为控制或转换之用，也可直接控制三相异步电动机和作为主令控制及电路测量之用。产品用途广泛，可作为电路控制开关、测试设备开关、电动机控制开关和主令控制开关，及电焊机用转换开关等。

二、符合标准

产品符合GB14048.3、 GB14048.5

三、正常工作条件

（1）周围空气温度不超过+40°C，且其24h内的平均温度不超过+35°C；

（2）周围空气温度的下限不超过为-25°C；

（3）按装地点的海拔不超过2000m

（4) 最高温度为+40°C时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20°C时达90%，对由于湿度变化偶尔产生的凝霜应采取特殊的措施。

四、安装条件

（1）开关安装在污染等级3的环境条件；

（2）根据本厂提供的说明书进行安装。

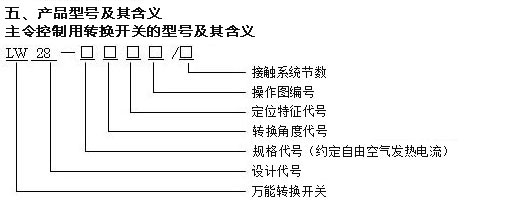

  注：转换角度代号为30°（3）：45°（4）：60°（6）：90°（9）；30°自复60°定位（36）；30°自复90°定位（39）。

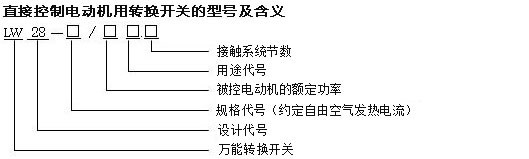

 注1：用途代号：Q一直接启动 N-可逆转换 S-双速电动机变速 SN-双速电动机变速、可逆M16-三速电动机变速。

 注2：直接控制电动机用转换开关一般采用60°转换或90°转换，代号SN时采用45°转换。

六、分类

1 按用途分

（1）主电路转换用转换开关；

（2）直接控制电动机用转换开关；

（3）主令控制及测量用转换开关。

2 按操作方式分

（1）定位型；

（2）自复型；

（3）定位自复型。

3 按接触系统分

（1）定位型转换开关有1～12节（63A及以上的开关仅有8节）；

（2）自复型转换开关有1～3节；

（3）直接控制电动机用转换开关主要有1～6节。

 4 按操作方式与操动器位置组合如下表所示

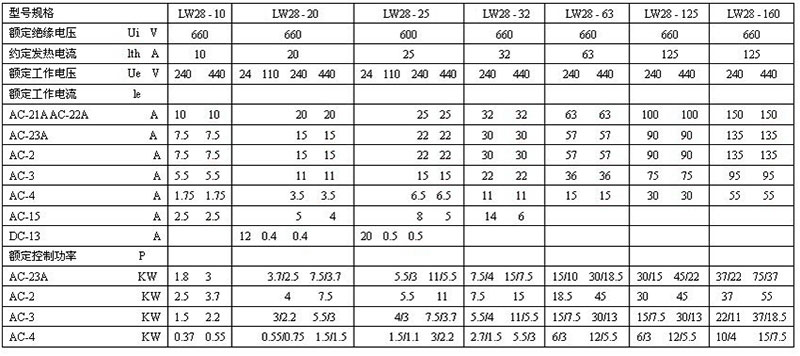

七、技术参数注1：零线接地

注2：AC-23A、AC-3、AC-4额定功率分子表示3相3极，AC-2为3相3极。

机械寿命和电寿命

机械寿命：0.1×10⁶ 次，操作频率为120次/小时。

电寿命：0.03×10⁶ 次，操作频率为120次/小时。

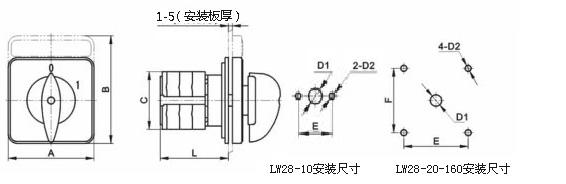

外形尺寸和安装尺寸

方形面板和矩形面板

面板规格
